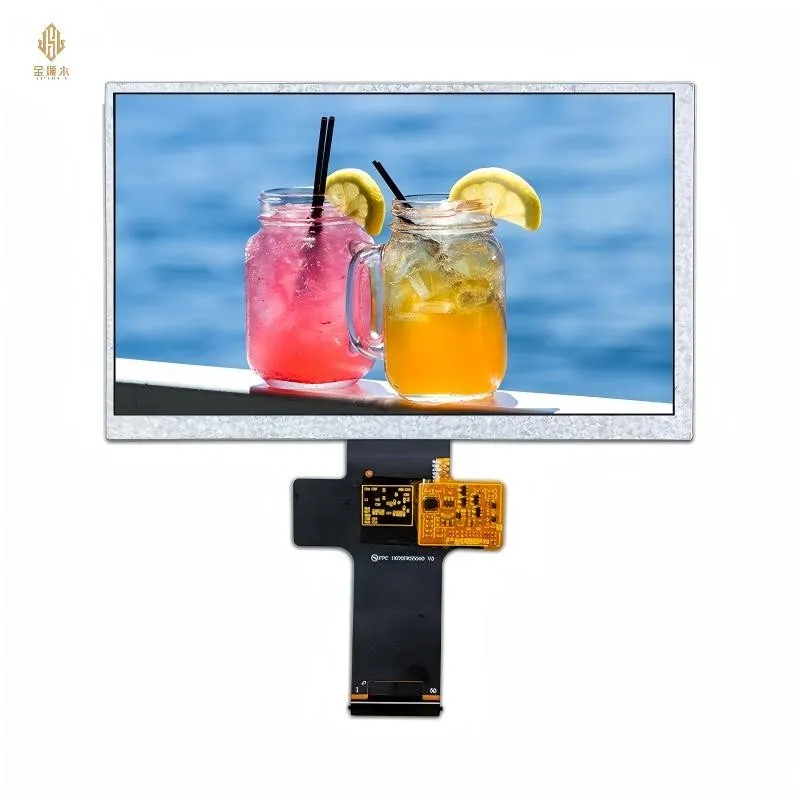

7-tollise värvilise LCD-ekraani parameetrid ja tehnilised andmed
Suurus: 7 tolli
Eraldusvõime: 1024 × 600, pakkudes õrnaid pilte ja selget teksti
Ekraani tüüp: TFT LCD; suurepärane värvide taasesitamise võime.
Vaatenurk: 178 kraadi lai vaade, see võib näidata sama värvi ja heledust igas suunas, kui seda vaatate.
heledus: 400 cd/m², suure heledusega ekraani saab lugeda ka tugevas valguses.
Kontrastsuse suhe: 800:1, mis muudab pildi kuvamise hierarhias selgeks.
Puute: toetab mahtuvuslikku või takistuslikku puudutust (valikuline)
Liidese tüübid: RGB, LVDS, SPI, saab kohandada vastavalt klientide vajadustele.
kasutusiga: on üle 50000 h ja võib stabiilselt töötada.
Töötemperatuur: -20 kraadi kuni 70 kraadi, sobib erinevatesse tööstus- ja väliskeskkondadesse
Need tehnilised näitajad tagavad ekraani suurepärase jõudluse värvide, heleduse ja nähtavuse osas ning sobivad erinevatele juhtpaneelidele, pihuseadmetele, autoekraanidele ja muudele elektroonikatoodetele.
Liidese määratlus
| EI | Sümbol | Tase | Kirjeldus |
| 1 | NC | Ei ühenda | |
| 2 | LEDK | P | Mustvalgus maa |
| 3 | LEDK | P | Mustvalgus maa |
| 4 | LEDK | P | Mustvalgus maa |
| 5 | NC | Ei ühenda | |
| 6 | LEDA | P | Blacklight anood |
| 7 | LEDA | P | Blacklight anood |
| 8 | NC | Ei ühenda | |
| 9 | DVDD | P | Toiteallikas |
| 10 | UD | I | Värava üles või alla skaneerimise juhtimine. Tavaliselt tõmmake madalale. UPDN ="L", STV2 väljund vertikaalkäivitusimpulss ja UD väljundi loogiline "0" värava draiverile. UPDN="H", STV1 väljund vertikaalkäivitusimpulss ja UD väljundi loogiline "1" värava draiverile. |
| 11 | LR | I | Allika parem- või vasakpoolne järjestuse juhtimine. Tavaliselt tõmba kõrge. SHLR="L", nihuta vasakule: viimased andmed S1_S2_S3......_$1536=esimesed andmed. SHLR=H ", tõstke paremale: esimesed andmed= S1_S2_S3......._S1536=viimased andmed. |
| 12 | TAASKÄIVITUS | I | Globaalne lähtestamise pin. |
| 13 | Oota | I | Ooterežiimi juhtimine. |
| 14 | GND | p | Toite maandus |
| 15 | R0 | I | Punased andmed |
| 16 | R1 | I | Punased andmed |
| 17 | R2 | I | Punased andmed |
| 18 | R3 | I | Punased andmed |
| 19 | R4 | I | Punased andmed |
| 20 | R5 | I | Punased andmed |
| 21 | R6 | I | Punased andmed |
| 22 | R7 | I | Punased andmed |
| 23 | GND | P | Toite maandus |
| 24 | G0 | I | Rohelised andmed |
| 25 | G1 | I | Rohelised andmed |
| 26 | G2 | I | Rohelised andmed |
| 27 | G3 | I | Rohelised andmed |
| 28 | G4 | I | Rohelised andmed |
| 29 | G5 | I | Rohelised andmed |
| 30 | G6 | I | Rohelised andmed |
| 31 | G7 | I | Rohelised andmed |
| 32 | GND | P | Toite maandus |
| 33 | DCLK | I | Kella sisend |
| 34 | GND | P | Toite maandus |
| 35 | B0 | I | Sinised andmed |
| 36 | B1 | I | Sinised andmed |
| 37 | B2 | I | Sinised andmed |
| 38 | B3 | I | Sinised andmed |
| 39 | B4 | I | Sinised andmed |
| 40 | B5 | I | Sinised andmed |
| 41 | B6 | I | Sinised andmed |
| 42 | B7 | I | Sinised andmed |
| 43 | GND | P | Toite maandus |
| 44 | DE | I | Andmesisestuse lubamine. Aktiivne kõrge andmete lubamiseks sisendsiin "DE" all Režiim". Tavaliselt tõmmake madalale. |
| 45 | NC | Ei ühenda | |
| 46 | NC (SDA) | Ei ühenda | |
| 47 | NC(SCL) | Ei ühenda | |
| 48 | NC (CSB) | Ei ühenda | |
| 49 | NC | Ei ühenda | |
| 50 | GND | P | Toite maandus |
7-tolline HD värviline LCD-ekraani kvaliteedikontroll
Iga ekraani töökindluse ja järjepidevuse tagamiseks oleme loonud tervikliku kvaliteedikontrollisüsteemi:
Tooraine kontroll – iga paneeli, PCB-de ja tagatulede komponendi sissetulek kontrolliti rangelt, eemaldage halvad.
Tootmisprotsessi kontroll-SMT paikamine, mooduli kokkupanek ja nii edasi on kvaliteedikontrolli punktid, mis tagavad kokkupaneku täpsuse.
Täisfunktsiooni test – testige iga ekraani heledust, värve, kontrasti ja puutefunktsioone, et vabaneda eredatest, tumedatest laigudest ja kuva ebakorrapärasusest.
Vananemistest - Ekraan läbib pikaajalisi-vananemiskatseid, et tagada stabiilsus ja vastupidavus.
Pakendi ja tarnekontroll: anti-staatiline kaitse, tolmukindel pakend ja kokkupõrkevastane-pakend, mis tagavad kauba ohutuse transportimisel.
Range kvaliteedijuhtimissüsteem tagab hulgiveo järjepidevuse ja usaldusväärsuse, võimaldades hulgimüügiklientidel osta enesekindlalt.
7-tollise TFT värvilise puuteekraani tarnetsükkel
Nende suurte tellimuste jaoks on meil usaldusväärne tootmisvõimsus, millega saab arvestada pideva toodangu ja kiire tarnega:
Standardpartii (kuni 100 000 ühikut), tarnitakse 2-4 nädalaga
Large-scale orders (>5000) Tootmisplaane saab vastavalt soovile muuta ja enne tarnimise tagamiseks suhelda.
Tellimuse näidis: saab tarnida 1-2 nädala jooksul, et kliendil oleks võimalus esmalt jõudlust testida.
Stabiilne toodang, kindel tarnetsükkel hulgimüügikliendi hööveldamis- ja ostuplaani jaoks.
KKK
K1: Kas ekraani saab kohandada liideste ja taustvalgustuse värvidega?
V: Muidugi, me toetame liideste (nt RGB, LVDS, SPI jne) kohandamist ja saame valida taustvalgustuse värve vastavalt kliendi vajadustele.
Q2: kas puutefunktsiooni saab lisada?
V: Toetage mahtuvuslikku või takistuslikku puudutust, kliendid saavad valida vastavalt projekti nõuetele.
Q3: Kuidas tagada hulgitellimuste ühtlane kvaliteet?
V: Iga ekraani järjepidevuse tagamiseks võtame kasutusele täielikult toimiva testimise, vananemistestimise ja range kvaliteedikontrollisüsteemi.
4. küsimus: kas pakute-müügijärgset tehnilist tuge?
V: Pakkuge suurte tellimuste jaoks tehnilist kaugtuge ja kvaliteetseid jälgimisteenuseid, et tagada klientide sujuv kasutamine.
Q5: kas saame esmalt näidiseid pakkuda?
V: Muidugi, me toetame klientide näidistellimusi, et hinnata toote toimivust ja ühilduvust.
