Mis on LCD -ekraan
LCD tähistab vedelkristallide kuvamist. See on lameekraaniga ekraanitehnoloogia, mida tavaliselt kasutatakse telerites, arvutimonitorides, mobiiltelefonides ja muudes elektroonikaseadmetes. LCD töötab, kontrollides valguse intensiivsust, mis läbib vedelkristalle. Kui vedelkristallidele kantakse vool, keeratakse need läbi, võimaldades enam -vähem valgust läbi minna. Selle valguse ülekande juhtimisel erinevates punktides ekraanil luuakse pilt. LCD -d pakuvad eeliseid nagu madalam energiatarbimine, õhem vormitegur ja madalamad kulud võrreldes teiste ekraanitehnoloogiatega, näiteks CRT -dega.
LCD -ekraani eelised
Õhuke ja kerge:LCD -ekraanid on tuntud oma saleda ja kerge disaini poolest, mis muudab nende transportimise ja paigaldamise hõlpsaks. See muudab need ideaalseks kaasaskantavate seadmete jaoks nagu sülearvutid, tahvelarvutid ja nutitelefonid.
Kõrge eraldusvõime ja terav pildikvaliteet:LCD-ekraanid võivad pakkuda teravate detailide ja erksate värvidega kõrgresolutsiooniga pilte. See muudab need sobivaks rakendusteks, mis nõuavad täpseid ja üksikasjalikke visuaale, näiteks graafiline disain, videotöötlus ja mängud.
Laiad vaatenurgad:LCD -ekraanidel on paremad vaatenurgad, võimaldades selget nähtavust erinevatel positsioonidel. See tähendab, et pildikvaliteet ja värvid püsivad ühtlased ka erinevate nurkade alt vaadatuna, muutes need sobivaks grupiettekanneteks ja avalikeks väljapanekuteks.
Mitmekülgsus:LCD -ekraanid on saadaval laias valikus, alates väikestest ekraanidest kuni suurte kuvariteni. Neid saab kasutada erinevates rakendustes, sealhulgas televiisorid, arvutimonitorid, digitaalsed märgid ja interaktiivsed kioskid.
Vähendatud silmade tüvi:LCD -kuvarid kiirgavad vähem virvendamist ja pimestamist, võrreldes vanemate kuvaritehnoloogiatega nagu CRT monitorid. See võib aidata vähendada silmade pinget ja väsimust, eriti pikkadel kasutamistundidel.
Täiustatud värvitäpsus:LCD -ekraanid saavad värve täpsemalt paljundada tänu värvide kalibreerimise ja tehnoloogia edusammudele. See muudab need sobivaks rakendusteks, mis nõuavad täpset värvi esitust, näiteks professionaalne fotograafia ja graafiline disain.
-
![VA LCD moodul jäämasina kuvamiseks]()
VA LCD moodul jäämasina kuvamiseksMeie VA LCD-moodul, mis on loodud spetsiaalselt jäämasinate jaoks, on erakordse kontrasti, laiade vaatenurkade ja reguleeritavate ekraanivalikutega. Selle madal energiatarve ja tugev disain tagavad -
![Tn LCD-ekraan päikeseenergia inverteri jaoks]()
Tn LCD-ekraan päikeseenergia inverteri jaoksOdavad ja madala tehnilise lävega TN-tüüpi LCD-ekraanid sobivad väheste ressurssidega rakendustesse.. Vedelkristallmolekulid tagavad sujuva ekraani sisu tänu kiirele läbipaindekiirusele ja lühikesele -
![7-segmendiline TN LCD-ekraan]()
7-segmendiline TN LCD-ekraanKvaliteetne-TN vedelkristalltehnoloogia juhib meie eritellimusel valmistatud digitaalset 7-segmendilist TN LCD-ekraani päikesepaneelide jaoks. Selle suurepärane heledus, madal energiatarve ja lai -
![STN LCD moodul]()
STN LCD moodulSTN LCD-ekraan on kõrgekvaliteetne{0}}vedelkristallekraan, mida kasutatakse paljudes erinevates asjades, nagu tööstuslikud tööriistad, meditsiiniseadmed, kodumasinad ja olmeelektroonika. See ekraan -
![Toiteekraan]()
ToiteekraanPower LCD Display on kvaliteetne{0}}ekraanilahendus, mis on loodud just toite jälgimiseks, energia haldamiseks, tööstuse ja nutiseadmete juhtimiseks. See võib näidata reaalajas-täpset teavet pinge, -
![Mp3-mängija LCD-ekraan]()
Mp3-mängija LCD-ekraanKaasaskantava helipleieri vedelkristallekraan on kvaliteetse{0}}LCD-ekraan, mis on loodud just kaasaskantavate helipleierite jaoks. See annab tarbijatele liidese kohta selget ja -
![Ühevärviline STN LCD ekraan]()
Ühevärviline STN LCD ekraanÜhevärviline STN LCD-ekraan on suure -jõudlusega, väikese-võimsusega ühevärviline vedelkristallekraan, mida kasutatakse tavaliselt meditsiiniseadmetes, kaasaskantavas elektroonikas, tööstuslikus -
![VA LCD ekraan]()
VA LCD ekraanVA LCD-ekraan (Vertical Alignment Liquid Crystal Display) kasutab tipptasemel{0}}vedelkristallide vertikaalse joondamise tehnoloogiat. See muudab ekraani stabiilsemaks, parema musta värvi jõudlusega -
![Kohandatud LCD-segmendi ekraan]()
Kohandatud LCD-segmendi ekraanKohandatud LCD-segmentekraan on vedelkristallkuvari tüüp, mis on valmistatud vastavalt iga kliendi toote välimusele ja funktsioonidele. Seda kasutatakse tavaliselt arukates kodudes, kodumasinate -
![LCD-segmendi kuvariga elektrooniline võimsusmõõtur]()
LCD-segmendi kuvariga elektrooniline võimsusmõõturElektrooniliste elektriarvestite segmentekraan on väga täpne ekraan, mis on loodud ainult elektrooniliste energiaarvestite jaoks. See võib näidata reaalajas-toiteparameetreid ja olekuteavet, muutes -
![LCD-moodul auto rehvirõhu jaoks]()
LCD-moodul auto rehvirõhu jaoksSõiduki rehvirõhu näidik on väga täpne näidik, mis tehti just autode rehvirõhu jälgimissüsteemi (TPMS) jaoks. See suudab näidata auto rehvide hetkerõhku ja temperatuuri, mis muudab sõitmise ohutumaks -

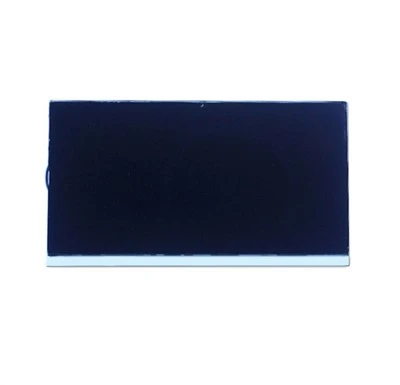

![Segmenteeritud LCD-ekraan]()
Segmenteeritud LCD-ekraanSegmenteeritud LCD-ekraan on väikese-võimsusega, suure-kontrastsusega ja paindlik kuvalahendus, mida kasutatakse paljudes tööstusharudes, sealhulgas mõõteriistades, kodumasinates,
Miks valida meid
Professionaalne meeskond:Professionaalne müügimeeskond ja insenerimeeskond pakuvad professionaalset tehnilist tuge, testi videot ja näidist.
Kvaliteetne:Meie tooteid toodetakse või täidetakse väga kõrgete standardite järgi, kasutades parimaid materjale ja tootmisprotsesse.
Rikkalik kogemus:Meie ettevõttel on palju aastaid tootmiskogemust. Kliendile orienteeritud ja win-win-koostöö kontseptsioon muudab ettevõtte küpsemaks ja tugevamaks.
Täiustatud seadmed:Uusimatel tehnoloogilistel arengutel põhinev seadmed on kõrgema efektiivsuse, parema jõudluse ja tugevama töökindluse.
Üks peatuslahendus:Alates algusest ja kogu protsessi vältel kuni kauba kätte saamiseni. Oleme pühendunud teile igal sammul toetamisele.
Konkurentsivõimeline hind:Meil on professionaalne hankimismeeskond ja kuluarvestusmeeskond, STive, et vähendada kulusid ja kasumit ning pakkuda teile head hinda.
Millised on erinevat tüüpi LCD -kuvarid
LCD -ekraanid on mitut tüüpi, millel kõigil on oma ainulaadsed omadused ja rakendused. Siin on mõned levinumad LCD -kuvarid
Keeratud nemaatiline (TN)
TN LCD -ekraanid on LCD kõige elementaarsem tüüp. Nad pakuvad kiiret reageerimisaega ja vähe energiatarbimist, muutes need sobivaks sellisteks rakendusteks nagu sülearvutid ja monitorid. Nende vaatenurgad on siiski piiratud ja need võivad teatud nurkade all kannatada värvi moonutusi.
Tasapinnaline lülitamine (IPS)
IPS LCD -ekraanid pakuvad laiemat vaatenurka ja paremat värvi reprodutseerimist võrreldes TN LCD -ekraanidega. Neid kasutatakse tavaliselt monitorides, sülearvutites, tahvelarvutites ja nutitelefonides. IPS LCD -ekraanidel võib TN LCD -ekraanidega võrreldes olla aeglasem reageerimisaeg.
Vertikaalne joondamine (VA)
VA LCD -ekraanid pakuvad TN ja IPS LCD -ekraanidega võrreldes kõrge kontrastsuse suhteid ja paremat musta taset. Neid kasutatakse tavaliselt tipptasemel monitorides ja telerites. VA LCD -ekraanidel võivad IPS LCD -ekraanidega võrreldes olla aeglasemad reageerimisajad ja kitsamad vaatenurgad.
Orgaaniline valguse kiirgav diood (OLED)
OLED -ekraanid on teatud tüüpi heitmete kuvamise tehnoloogia, mis ei vaja taustvalgust. Nad pakuvad kõrge kontrastsuste, laiade vaatenurkade ja kiire reageerimise aegu. OLED -ekraanid kasutatakse tavaliselt nutitelefonides ja telerites. Kuid OLED-kuvarid võivad põleda ja neil on LCD-ekraanidega võrreldes lühem.
LCD -ekraanidel on palju rohkem kui silmaga. Järgmised LCD -komponendid on arvutiekraani funktsiooni optimaalseks muutmiseks üliolulised.
LED -taustvalgus
Igal arvutiekraanil on LED -taustvalgus, mis tekitab valget valgust. Seejärel liigub valgus läbi paljude erinevate kihtide, et saada ekraanil pilt. Lameekraanil on LED -taustvalgustid, kuna need vähendavad ülekuumenemist, neil on kõrgemad kontrastisuhted, ulatuslikumad heleduse sätted ja suurepärase värvi üldise reprodutseerimise.
Vedelkristallid
Ehkki need ei anna kerget, on vedelkristallid elektriliselt laetud molekulid, millel on võime blokeerida või lasta valgust läbi saada. Elektrilisi pingeid kasutatakse iga vedelkristalli laadimiseks ja nende manööverdamiseks konkreetsete mustrite moodustamiseks, mille tulemuseks on arvutiekraanidel kuvatavad pildid.
Läbipaistvad juhtivad ekraanikihid
Ekraani korralikult toimimiseks ja kristallselge piltide kuvamiseks katkestusteta tuleb iga pikslit laadida elektrivooluga. Läbipaistvad juhtivad ekraanikihid, mis on valmistatud sellistest materjalidest nagu indium, võimaldavad elektrivooludel hõlpsalt läbida.
Reflektorileht
Tuntud ka kui kahetoimelise heleduse suurendamise kile (DBEF), suurendab helkurileht ekraani heleduse taset, peegeldades taustvalgustuse tekitatavaid heledioode. Ühe heleduse suurendamise kilel on võime tõsta heleduse taset umbes 40–60%. Teatud rakendused, mis nõuavad maksimaalset heledustaset, kasutavad heleduse veelgi suurendamiseks kahte reflektorilehte.
Kerge juhtplaat
Kerge juhtplaat on ilmastikukindel läbipaistev gofreeritud jäik plastpaneel, mis kontrollib valguse kuvamise nurka ja suunda. Kui valguse siseneb paneeli taha, juhib esiküljel olevate servade moodustatud muster selle erinevatesse suundadesse, et valgustada piksleid ja moodustada ekraanile ilmuvad pildid.
Hajutileht
Hajuti lehed hajutavad valgust ühtlaselt üle ekraani, et välistada kuumade kohtade oht, mis võib ekraanil kiiresti ülekuumeneda. Valguse ühtlaselt levitamine ekraanil suurendab ka ekraanipiltide nähtavust ja selgust ning vähendab silmade vedamist, tekitades pehmema valgustuse väljundi.
Prismaleht
Kui hajuti leht hajutab valgust ühtlaselt, suurendab prismaleht heleduse taset, täpsustades täiendavalt taustvalgust. Kerge juhtplaadi esiküljel asuv Prism-leht koosneb esiosa servadest, mis on nurga all, tagamaks, et valguse edastatakse kasutaja jaoks parima võimaliku vaatenurga all.
Polariseeritud klaasleht
LCD -monitoridel on kaks polariseeritud klaasist lehte, mis toimivad filtritena, mis võimaldavad kasutajatel ekraanil pilte selgelt vaadata. Vedelkristallid asuvad kahe polariseerivate lehtede kihi vahel. Põhimõtteliselt võimaldavad polarisarid vertikaalsed valguselained filtrist läbi viia ja pöörduda valguse painduvate vedelkristallidega. Horisontaalsed valguselained blokeeritakse või filtreeritakse välja, kuna need moonutavad pildi kvaliteeti. Kuna need on valmistatud plastitaolisest materjalist, on polarisaatorid tundlikud äärmiselt niiskete ja kuumade temperatuuri tingimuste suhtes.
Klaasist substraat (tagaplaani)
Tagaplaane kasutatakse tavaliselt õhukese kilega transistoris (TFT) LCD-monitorides. Ekraani esikülje poole asuv klaasist substraadis kuvatakse kahekordsest polarisatsiooniprotsessist tulenevad pildid lõppkasutajani.
Toiteallikas ja ühine elektrood
Kaasaegsed LCD-monitorid kasutavad materjali nimega indium-tin-oksiid, mis toimib kogu ekraani peamise jõuallikana ja selle valgust kiirgavate funktsioonide jaoks. See tavaline elektrood saadab vedelkristallide aktiveerimiseks ja manipuleerimiseks vajalikud pingetasemed. Suurem osa taustvalgustuse toodetud valgest valgust on blokeeritud ja ekraanil kristallselgete piltide loomiseks kasutatakse värvifiltreid. Värvfiltrid koosnevad põhivärvidest, mis on punased, sinised ja rohelised.
Kuidas toodetakse LCD -ekraanid
LCD -ekraanid toodetakse keeruka protsessi abil, mis hõlmab mitut etappi. Siin on üldine ülevaade tootmisprotsessist
Klaasist substraadi ettevalmistamine
LCD alusena kasutatakse õhukest klaasist lehte. Klaas puhastatakse ja töödeldakse sileda pinna tagamiseks.
Filmide ladestumine
Materjalide, näiteks ränidioksiidi ja metallielektroodide õhukesed kiled ladestuvad klaasist substraadile, kasutades pritsimise või keemilise aurude sadestamise tehnikaid.
Mustritöö
Filmid on kujundatud fotolitograafia abil, et luua kuvari jaoks vajalik vooluring ja pikslid.
Vedelkristallide joondamine
Kilede pinnale rakendatakse vedelkristallmaterjali. Vedelkristallmolekulid joondatakse elektriväljade või joondamiskihtide abil.
Kokkupanek
Mustriliste kilede ja vedelkristallidega klaasist substraat on kokku pandud koos teiste komponentidega, näiteks taustvalgus, polarizers ja värvifiltrid.
Testimine ja pakendamine
Kogutud LCD -d testitakse funktsionaalsuse ja jõudluse osas. Seejärel pakendatakse see elektroonikaseadmetesse integreerimiseks.
Mis on LCD -ekraani taustvalgus
LCD -ekraani taustvalgus on valguse allikas, mis valgustab vedelkristallkihti tagant. See on oluline komponent, mis mõjutab kuvari heledust ja nähtavust. LCD -ekraanides on mitut tüüpi taustvalgustid, sealhulgas::
Külm katoodi fluorestsentslamp (CCFL):CCFL -i taustvalgustid kasutatakse tavaliselt vanemates LCD -ekraanides. Need koosnevad torust, mis on täidetud gaasi ja hõõgniidiga, mis kiirgab ultraviolettvalgust. Ultraviolettvalgus erutab toru siseküljel oleva fosforikate, mis kiirgab nähtavat valgust.
LED (kerge kiirgav diood):LED -taustvalgustid muutuvad tänapäevastes LCD -ekraanides üha tavalisemaks. Need koosnevad paljudest LED -idest, mis kiirgavad otse valgust. LED -taustvalgustid pakuvad suuremat tõhusust, pikemat eluiga ja paremat värvitäpsust võrreldes CCFL -i taustadega.
Serva valgustatud LED:Edge valgustatud LED-taustvalgustid on LED-taustvalgustuse tüüp, kus LED-id asetatakse kuvari servadele. Seejärel hajutatakse LED -de valgus kogu ekraani valgustamiseks kerge juhtplaadi kaudu.
Täielik võlus LED:Täis-aroomi LED-taustvalgustid on teatud tüüpi LED-taustvalgus, kus LED-id asetatakse kogu ekraani taha. See tagab servas valgustatud LED-tagasilägedega võrreldes ühtlasema valgustuse ja parema kontrastsuse suhte.
Vedelkristallekraani taustvalgus mõjutab ekraani heledust, kontrasti suhet ja värvide paljunemist. Taustvalgustuse tüübi ja selle konfiguratsiooni valik võib mõjutada ekraani jõudlust ja energiatarbimist.
Kuidas LCD kuvab
LCD -kuvari põhimõte on see, et konkreetse värvi paljastamiseks pikslite sisse- ja väljalülitamiseks kasutavad LCD -ekraanid vedelkristalle. Ja molekul kipub elektrivoolu ajal lahti keerama vedelkristallmolekulile. Sellest saab ülemise polariseeriva filtri nurga muutumise põhjus, mis põhjustab ka valguse nurka - valguse, mis läbib polariseeritud klaasi molekuli. LCD -ekraani individuaalse piirkonna abiga on lastakse polariseeritud klaasi lubada väikevalgusel.
Võrreldes teiste piirkondadega, muutub see konkreetne piirkond pimedaks. Valguse kiirgamise asemel töötab LCD kuvamine valguse blokeerimise põhimõttel. LCD -ekraani ehitamise ajal on tagaküljele paigutatud peegel peegel. Elektrooditasapinna valmistamiseks, mida hoitakse seadme peal, kasutatakse indium-tin-oksiidi. Samuti lisatakse seadme põhjas polariseeritud klaas koos polariseeruva kilega. Tavalise elektroodi abil tuleb ümbritsetud vedelkristallekraani täielik ala ümbritseda ja vedelkristallide aine peaks olema sellest kõrgemal.
Seejärel tuleb peal veel üks polariseeriv kile ja põhjas on ristküliku kujul teine klaasitükk elektroodiga. Kuid veenduge, et mõlemad tükid asuksid täisnurgal. Valgus läbib LCD -ekraani esikülje, kui voolu pole, peegeldades peegli abiga ja põrkab tagasi. Ekraan on valguse ees, mis koosneb pikslitest, mis on värvitud punasest, rohelisest ja sinisest. Teatud värvi paljastamiseks või selle piksli musta hoidmiseks töötavad vedelkristallid filtri sisse- või väljalülitamiseks. See on põhjus; Vedelkristallekraaniga kuvarid ja telerid tarbivad CRT monitoride või teleritega võrreldes palju vähem energiat.
Kuidas valida LCD -kuva
Õige LCD -ekraani valimine sõltub mitmest tegurist. Siin on mõned olulised kaalutlused LCD -ekraani valimisel
Ekraani suurus:Ekraani suurust mõõdetakse diagonaalselt. Valige ekraani suurus, mis sobib teie vajadustele ja sobib mugavalt teie olemasolevasse ruumi. Suuremad ekraanid võivad pakkuda ümbritsevamat kogemust, kuid võib vajada ka rohkem lauapinda.
Resolutsioon:Eraldusvõime viitab pildi moodustavate pikslite arvule. Suuremate resolutsioonide tulemuseks on teravamad, detailsemad pildid. Otsige ekraanid eraldusvõimega vähemalt täis HD (1920 x 1080) üldiseks kasutamiseks. Kui kavatsete kasutada professionaalse graafikatöö või mängude kuvari, kaaluge 4K eraldusvõimega ekraani saamist.
Paneeli tüüp:LCD-paneele on mitut tüüpi, sealhulgas TN (väänatud nemaatiline), IP-d (tasapinnaline lülitamine) ja VA (vertikaalne joondamine). Iga paneeli tüüp pakub erinevaid tugevusi. TN -paneelid pakuvad kiiret reageerimisaega ja madalat sisendjääki, muutes need mängijatele ideaalseks. IPS -paneelid pakuvad laia vaatenurka ja täpset värvi reprodutseerimist, mis on kasulik fototöötlemiseks ja video taasesitamiseks. VA -paneelid ühendavad IPS ja TN -paneelide aspektid, pakkudes hea tasakaalu kontrasti ja värskenduse määra vahel.
Värskenduse määr:Värskenduse määr näitab, mitu korda sekundis kuvari pilti värskendab. Suurem värskendusmäär põhjustab sujuvama liikumise, eriti videote vaatamisel või mängude mängimisel. Üldiseks kasutamiseks piisab värskendussagedusest 60 Hz. Kui olete mängija ja soovite nautida sujuvamat kogemust, kaaluge väljapanekut, mille värskendussagedus on 120Hz või kõrgem.
Sisendid:Veenduge, et kuvaril oleks teie seadmete jaoks sobivad sisendid. Ühiste sisendite hulka kuuluvad HDMI, VGA ja DisplayPort. Kui kavatsete ühendada mitut seadet, näiteks arvuti, mängukonsooli ja meediumipleierit, otsige kuva, millel on piisavalt sisendeid, et mahutada kõik oma seadmed üheaegselt.
Kontrastsuste:Kontrastisuhe on erinevus eredama valge ja tumedama musta vahel, mida ekraan võib tekitada. Kõrgema kontrastsuse suhe põhjustab rikkamaid värve ja sügavamad mustad. OLED -ekraanid pakuvad erakordseid kontrastisuhteid, kuna nad on võimelised üksikuid piksleid täielikult välja lülitama, tootes tõelisi mustanahalisi.
Ühenduvus:Mõelge, kas vajate sisseehitatud kõlareid, USB-sõlmpunkti, mis hõlbustab seadmeühendusi, või muid funktsioone, näiteks pildi (PIP) või Picture-By-Picture (PBP) funktsioone.
Eelarve: määrake oma eelarve ja otsige kuvasid selles vahemikus. Pidage meeles, et kõrgemad hinnad on sageli paremate funktsioonide ja jõudlusega, kuid on ka head võimalused soodsamate hinnapunktidega.
LCD (vedelkristallide ekraani) eraldusvõime viitab ekraanil oleva pildi moodustavate pikslite arvule. Tavaliselt väljendatakse seda pikslite arvuna horisontaalselt ja vertikaalselt, näiteks 1920x1080 või 3840x2160. Eraldusvõime määrab ekraanil kuvatava pildi detailsuse ja selguse.
LCD -ekraani eraldusvõime määratakse kuvapaneelil olevate pikslite arvu järgi. Mida rohkem piksleid on, seda kõrgemad on eraldusvõime ja seda teravam pilt. Eraldusvõime mõjutab ka kuvapaneeli suurus. Suuremal paneelil, millel on sama arv piksleid, on madalam eraldusvõime, mille tulemuseks on vähem terav pilt.
LCD -ekraanide levinumad resolutsioonid hõlmavad järgmist:
‣HD (kõrglahutusega):1280x720 või 1366x768 pikslit
‣ täis HD:1920x1080 pikslid
‣Quad HD (QHD):2560x1440 pikslit
‣Ultra HD (UHD) või 4K:3840x2160 pikslit
‣8K: 7680x4320 pikslit
Suuremad resolutsioonid pakuvad rohkem detaile ja selgust, kuid need nõuavad ka suuremat töötlemisvõimet ning suurenenud eraldusvõime täielikuks hindamiseks võib vajada suuremaid kuvasid. Resolutsiooni valik sõltub ekraani kavandatud kasutamisest, nagu mäng, professionaalne töö või multimeediumitarbimine.
Passiivsed ja aktiivsed maatriksi LCD kuvarid
Passiivne-maatriksi tüüpi LCD-ekraan töötab lihtsa võrega, nii et selle laadimist saab tarnida LCD-ekraani konkreetsele pikslile. Võre saab kujundada vaikse protsessiga ja see algab läbi kahe substraadi, mida tuntakse klaasi kihtidena. Üks klaasikiht annab salongi, teine annab read, mis on konstrueeritud selge juhtiva materjali abil nagu indium-tin-oksiid.
Selles ekraanil on read, vastasel juhul on veerud IC -ga seotud, et kontrollida, kui laeng edastatakse konkreetse rea või veeru suunas. Vedelkristallide materjal asetatakse kahe klaaskihi vahele, kus substraadi välisküljel on lisada polariseeriv kile. IC edastab laengu ühe substraadi täpse veeru alla ja maapinna saab sisse lülitada teise täpsele reale, nii et pikslit saaks aktiveerida.
Aktiivne maatriksi tüüpi LCD-ekraan sõltub peamiselt TFT-st (õhukese kilega transistorid). Need transistorid on nii väikesed lülitus transistorid kui ka kondensaatorid, mis asetatakse maatriksisse üle klaasist substraadi. Kui õige rida aktiveeritakse, saab laengu täpse veeru alla edastada, nii et konkreetse piksliga saab tegeleda, kuna kõik täiendavad read, millega veerg ristub, on välja lülitatud, lihtsalt määratud piksli kõrval asuv kondensaator saab laadimise.
Kondensaator hoiab pakkumist kuni järgneva värskendustsükli seni ja kui me kardame ettevaatlikult kristallile antud pinge summat, siis võime lahti keerata lihtsalt, et lubada pisut valgust läbi. Praegu pakub suurem osa paneelidest heledust 256 tasemega iga piksli kohta.
Mis vahe on TN, IPS ja VA paneelide vahel LCD -ekraanides
TN, IPS ja VA on kuvarites kasutatud erinevat tüüpi LCD (vedelkristallide kuvamine) paneelid. Siin on üksikasjalik seletus nendevaheliste erinevuste kohta
TN (väänatud nemaatilised) paneelid
TN -paneelid on LCD -paneelid kõige tavalisemad ja taskukohasemad.
Nad pakuvad kiiret reageerimisaega, tavaliselt umbes 1 ms, muutes need sobivaks mängudeks ja kiire tempo sisuks.
TN-paneelidel on kitsad vaatenurgad, mis tähendab, et kujutise kvaliteet ja värvid lagunevad, kui neid vaadatakse keskpunktist väljas.
Neil on IP -de ja VA paneelidega võrreldes madalam värvitäpsus ja kontrastsus.
TN -paneelid on tuntud oma kõrge värskenduse määrade poolest, muutes need mängumonitoride jaoks populaarseks.
IPS (tasapinnasisesed vahetavad) paneelid
IPS -paneelid pakuvad TN -paneelidega võrreldes suurepärase värvi täpsuse ja laiemaid vaatenurki.
Nad pakuvad järjepidevamaid ja täpsemaid värve, muutes need sobivaks professionaalseks fotoks ja videotöötluseks.
IPS-paneelidel on TN-paneelidega võrreldes aeglasemad reageerimisajad, tavaliselt 4-5 ms ümber, mis võib kiiresti liikuvas sisul liikuda.
Neil on paremad kontrastisuhted kui TN -paneelidel, mille tulemuseks on sügavamad mustad ja erksamad värvid.
IPS -paneelid on nende suurepärase pildikvaliteedi tõttu üldiselt kallimad kui TN -paneelid.
VA (vertikaalne joondus) paneelid
VA paneelid pakuvad paremaid kontrastisuhteid ja sügavamad mustad võrreldes nii TN kui IPS -paneelidega.
Need pakuvad head värvi reprodutseerimist ja laiemat vaatenurka kui TN -paneelid, kuid mitte nii laiad kui IPS -paneelid.
VA paneelidel on TN-paneelidega võrreldes aeglasemad reageerimisajad, tavaliselt 5-8 ms ümber, mis võib põhjustada liikumise hägususe kiire tempoga.
Nad on tuntud oma kõrge loodusliku kontrastsuse suhte poolest, muutes need sobivaks filmide ja tumedate stseenidega sisu vaatamiseks.
VA -paneelid on üldiselt taskukohasemad kui IPS -paneelid, kuid neil võib olla probleeme värvitäpsuse ja kummitusega.
Kuidas mõjutab kontrastsus kuvari nähtavust
Kontrastsuste on erinevus eredama valge ja tumedama musta vahel, mida ekraan võib tekitada. See on oluline tegur, mis mõjutab ekraani üldist visuaalset kvaliteeti, eriti selle osas, kui hästi pildid ja tekst on nähtavad ja eristatavad.
Kõrgem kontrastsuste tähendab, et kuvar võib toota sügavamaid mustanahalisi ja heledamaid valgeid, mille tulemuseks on erksamad värvid ja teravamad detailid. See muudab pildid ja teksti selgemaks, erksamaks ja hõlpsamini vaatamisväärsemaks, eriti heledates ümbritseva valgustingimustes või paljude tumedate elementidega sisu vaatamisel.
Seevastu madalama kontrastsuse suhe põhjustab vähem eristatavaid värve ja detaile, mis võivad muuta pildid ja teksti välja pesta või raskesti näha, eriti tumedamates keskkondades. See võib põhjustada silmade pinget või ebamugavust, eriti pikaajalisel kasutamisperioodil.
Kontrastisuhe mängib ekraani nähtavuse ja üldkvaliteedi määramisel olulist rolli. Kõrge kontrastsusega suhted suurendavad vaatamiskogemust, tekitades rohkem elutoorte ja visuaalselt meeldivaid pilte, samas kui madala kontrastisuhted võivad vähendada kuvatava sisu visuaalset mõju.
Meie tehas
Longnan Hongtai Technology Co., Ltd. toidab tehnoloogia ja ajendiks innovatsioon. See on kaasaegne kõrgtehnoloogia ettevõte, mis on spetsialiseerunud LCD-kuvarite teadus- ja arendustegevusele, kavandamisele, tootmisele, müügile ja teenindusele. Ettevõte toodab peamiselt ühevärvilisi ekraane TN, HTN ja mitmevärvilise VA-ekraani, FSTN, moodul Cog, Cob, TFT, OLED ja taustvalgust. Tooteid kasutatakse laialdaselt nutikates kodudes, uutes energiaseadmetes, meditsiiniseadmetes, spordiseadmetes, mõõteseadmetes, kommunikatsiooniseadmetes, CNC monitorites, digitaalsetes kantavates seadmetes ja muudes väljades.
KKK
Oleme Hiinas professionaalsed vedelkraani väljapanekute tarnijad, kes on spetsialiseerunud kvaliteetse kohandatud teenuse pakkumisele. Kui kavatsete Hiinas valmistatud odavat LCD -ekraanile hulgimüüki, tere tulemast meie tehasest pakkumist. Hinnakonsultatsioonide saamiseks võtke meiega ühendust.
